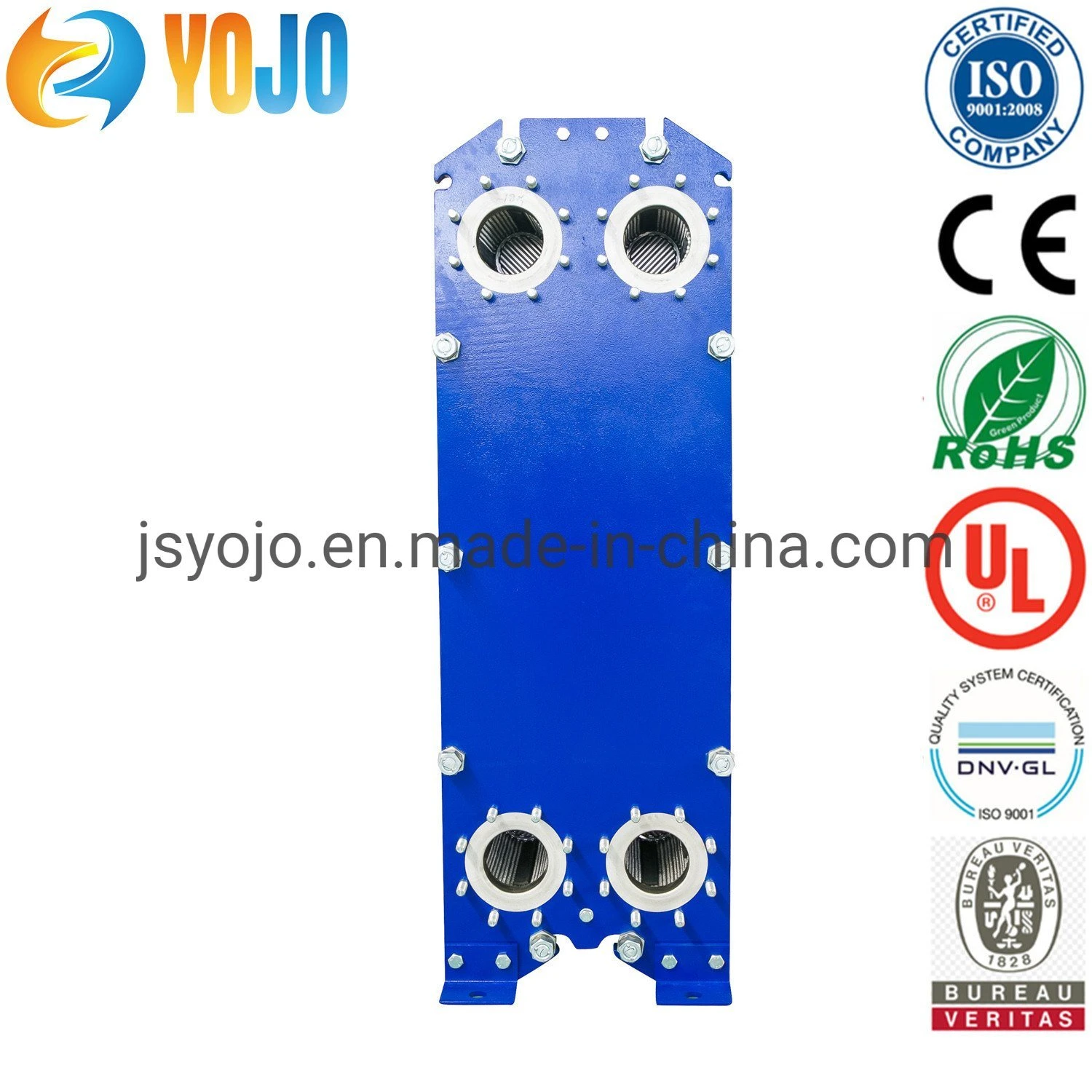

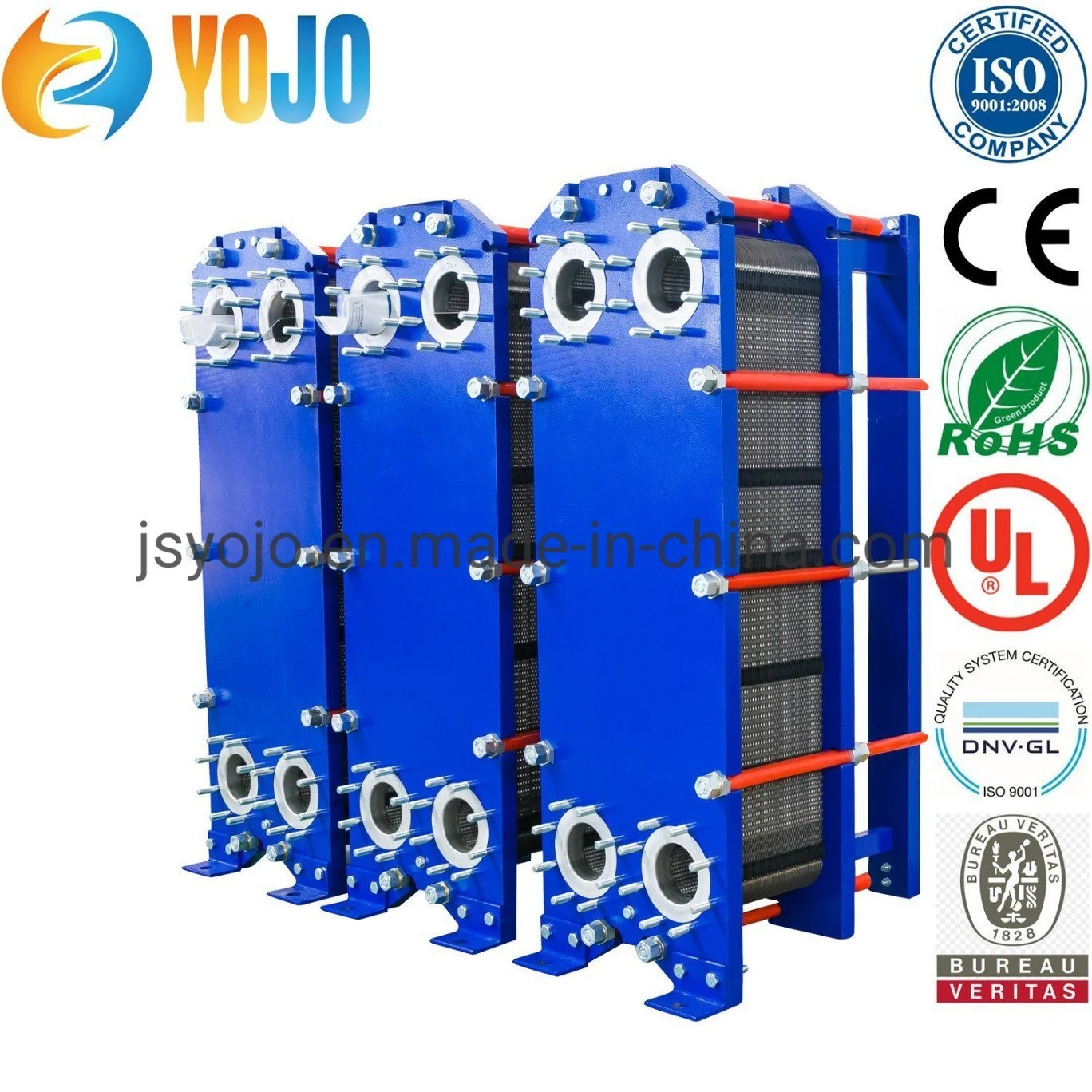

Piastra di tenuta Yojo Ts6m Scambiatore di calore Hvac Marine Piastra di tenuta dello scambiatore di calore

Descrizione del prodotto ModelloA (millimetro)B (millimetro)C (millimetro)D (millimetro)E (millimetro)TS6M/S60HN (4+X)40

Featured Products

Descrizione del prodotto

Yojo Ts6m Gasket Plate Heat Exchanger HVAC Marine Heat Exchanger Gasket Plate
Yojo Ts6m Gasket Plate Heat Exchanger HVAC Marine Heat Exchanger Gasket Plate

ModelloA (millimetro)B (millimetro)C (millimetro)D (millimetro)E (millimetro)
TS6M/S60HN (4+X)400203704380

La parte inferiore del centro al livello del suolo (millimetri)188
MAX. LC (mm)1200
Collegamento (millimetro)65
Flusso massimo (m3/h)50
Pressione di disegno (MPa)1.6
Numero massimo dei piatti147

Materiale di piattoLiquido adatto
Acciaio inossidabile (SUS304, 316L ecc. )Acqua pura, acqua di fiume, acqua salata commestibile, olio minerale
Titanio, Ti-palladioSalamoia, acqua di mare, acqua salata
SMO254Acido solforico diluito, soluzione dell'acqua salata, soluzione acquosa inorganica
NiConcentrazione a temperatura elevata e alta di soda caustica
Hastelloy (C276, C22)Acido solforico concentrato, acido cloridrico, acido fosforico


Guarnizione della parte principaleTemperatura di funzionamento (º C)Liquido adatto
NBR- 15 ~ +135Innaffiare, acqua di mare, il sale minerale, salamoia
EPDM- 25 ~ +180Acqua calda, vapore, acido, base
F26- 25 ~ +230Acido, base, liquido
Ftp0 ~ +160Acido concentrato, base, olio a temperatura elevata, vapore

Tipo del piattoApplicazione
Abbassare il corridore (B)La goccia di temperatura di calore-trasferisce il media troppo grande, differenza di temperatura del logaritmo troppo piccola
Alto corridore (H)Richiesta di viscosità , Fibroid, perdita di pressione troppo piccola


ModelloA (millimetro)B (millimetro)C (millimetro)D (millimetro)E (millimetro) MAX. LC (mm)Collegamento (millimetri)Zona di scambio (m2)Numero massimo dei piattiFlusso di volume massimo (m3/h)Pressione di disegno
M3/B30BN (2.5+X)18060480357500320.03295181.6
TS6M/S60HN (4+X)4002037043801200650.086147501.6
M6/B60BN (2.0+X)3201409206401200500.15250361.6
M6M/B60HN (3.0+X)3201409206401200500.15203361.6
K60BN (2.0+X)3201409506891200500.12250361.6
K60HN (3.0+X)3201409506891200500.12203361.6
M10B/B100BN (2.55+X)470225106971916001000.252781401.0/1.6/2.5
M10M/B100HN (3.95+X)470225106971916001000.251801401.0/1.6/2.5
K100BN (2.55+X)470225109976316001000.32781401.0/1.6/2.5
K100HN (3.95+X)470225109976316001000.31801401.0/1.6/2.5
TS20M/S200HN (4+X)800363140569830002000.34006001.6
TL10/L100BN (2+X)4802251888133830001000.54001401.0
K150HN (3.95+X)6102981616109530001500.56003601.0/1.6/2.5
M15B/B150BN (2.5+X)6102981815129430001500.656003601.0/1.6/2.5
M15M/B150HN (3.95+X)6102981815129430001500.656003601.0/1.6/2.5
M20M/T20M/B200HN (4+X)7803532260147830002000.854006001.0/1.6
MX20B/MX25B/B250BN (2.5+X)9204392895193930002501.55007501.0/1.6/2.5
M30/B350BN (3.3+X)11505962882184248003501.857009971.0/1.6
